Lesson 05 数码单反相机的结构原理

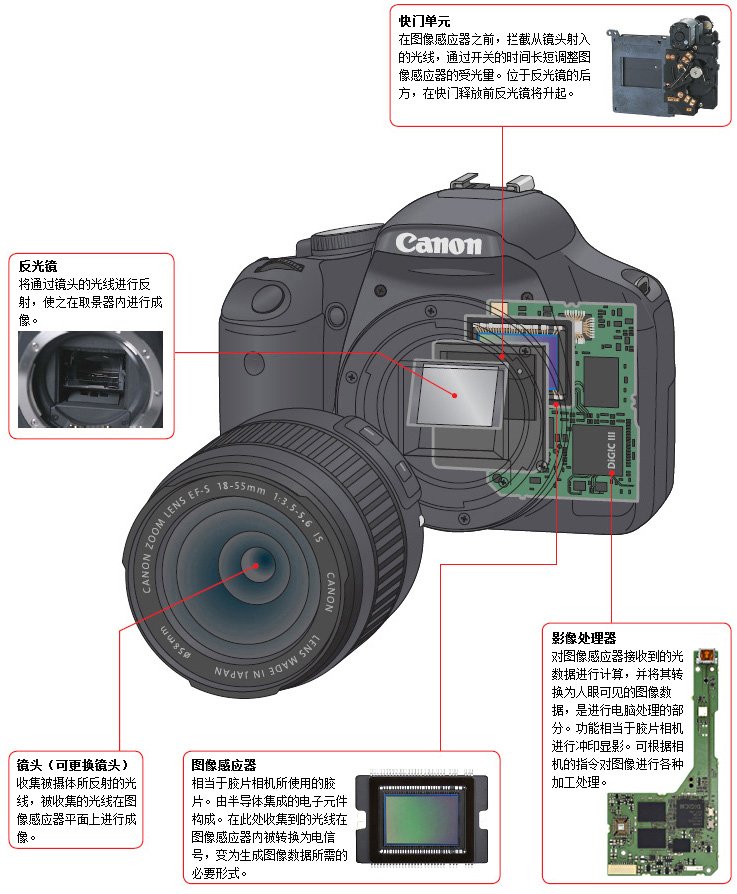

数码单反相机的构造

数码单反相机的构造源于胶片单反相机。通过镜头收集光线以进行成像，这一原理是相同的。但将接受到的光线进行成像的过程则是数码相机独有，可以说更近似于摄像机的特性。数码单反相机的内部由机械部分和电子部分共同构成，制作十分精密。

摄影的原理

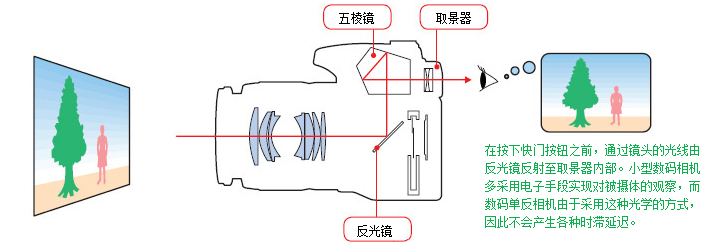

按下快门按钮前的状态

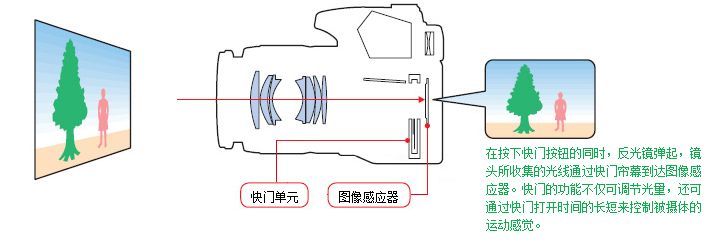

 按下快门按钮后的状态

 数据记录原理

数据记录流程为：图像感应器→影像处理器→存储卡。到影像处理器为止的阶段用于完成成像，存储卡仅起到储存数据的作用。

 图像感应器
将光线转换为电信号，生成图像数据所需的基础部分。但在这一阶段尚未完成成像。

 影像处理器
根据图像感应器所传输来的数据，生成数字图像。在这一部分将进行各种图像处理。

 存储卡
承担着保存影像处理器所生成数据的任务。在这一部分没有与成像相关操作。

何谓记录画质？

所谓的画质，是指影像处理器所生成图像数据的大小和质量。对图像感应器传送来的数据，按照指定形式进行加工，获得符合使用需求的质量。

影像处理器对图像感应器所得到的数据不进行加工，而直接进行保存的存储记录形式。需要之后使用电脑对画质进行调整。

将图像数据压缩为一定的大小进行保存的存储记录形式。由影像处理器进行处理，不需要使用电脑进行加工。

 示例：EOS 450D的记录画质（有效像素数量1220万）

※（图像画质记录模式的种类以及记录像素数因机型不同而异）
