Lesson 06 镜头的结构原理

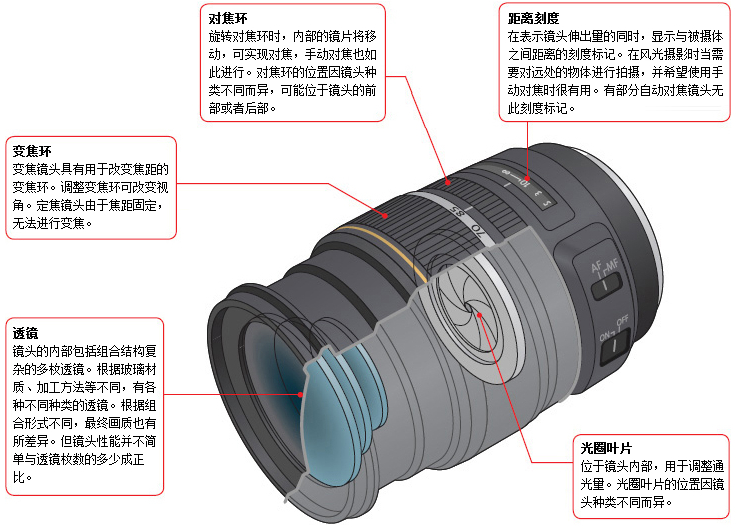

镜头的结构

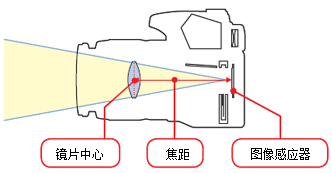

何谓焦距？

焦距是指从镜头的光学中心到成像面（焦点）的距离。此距离越长，则越能将远方的物体放大成像；此距离越短，则越能够拍摄更宽广的范围。下图仅采用单枚透镜进行说明，但实际上镜头的中心点由多枚透镜的结构决定。

光圈叶片的功能

光圈叶片打开时的状态	光圈叶片关闭时的状态
大量光线通过	通过光量减少

变焦镜头与定焦镜头的区别

镜头根据不同用途分为定焦镜头和变焦镜头

虽然镜头有很多种类，但基本上可以分为定焦镜头与变焦镜头两大类。变焦镜头是指可用一款镜头覆盖多种焦距的镜头，使用非常方便。虽然现在镜头的主流是变焦镜头，但微距镜头或超远摄镜头却多为定焦镜头，定焦镜头在减少透镜枚数等方面具有很多优势。

变焦镜头

只需1款镜头便可通过变换焦距，得到从广角到远摄的各种视角。

 EF-S 17-85mm f/4-5.6 IS USM

17mm	50mm	85mm

标准定焦镜头

虽然镜头焦距固定，但由于其与变焦镜头的结构不同，因此可以得到更加明亮的最大光圈。与使用相同焦距变焦镜头拍摄的照片相比，背景虚化更为漂亮。

 EF 50mm f/1.8 II

50mm

微距定焦镜头

虽然焦距固定，但由于镜头明亮的最大光圈及其本身的特性，使得它与使用相同焦距变焦镜头所拍摄的照片相比，背景虚化显得更为漂亮。镜头结构的不同使其能够靠近被摄体进行拍摄。

 EF 100mm f/2.8 USM 微距

100mm

带防抖功能的镜头

防抖功能镜头是指可根据手抖动产生的运动量通过移动部分补偿用光学透镜，从而消除由此引发的画面抖动的镜头。该机构可以防止出现手抖动，以获得锐度高的画面，同时由于是光学系统的实时移动，因此还具有可提高取景器成像稳定性以及自动对焦性能的优点。

内置防抖机构的镜头标有Image Stabilizer（图像稳定器）的英文缩写IS。将镜头的“STABILAIZER”开关置于“ON”即可启动防抖功能。

何谓EF-S镜头

EF-S镜头是专门为采用APS-C尺寸图像感应器的数码相机设计的特殊镜头。成像圈（镜头成像大小）比通常的镜头要小，具有能够减小镜头体积的优点。EF-S中的“S”来源于英文“Small Image Circle”（小成像圈）的首字母。

 EF-S 17-55mm f/2.8 IS USM

EF-S镜头包括广角变焦镜头EF-S 10-22mm f/3.5-4.5 USM、标准变焦镜头EF-S 17-55mm f/2.8 IS USM、微距镜头EF-S 60mm f/2.8 USM微距等多款。

小提示：镜头遮光罩的功能

安装于镜头前部的镜头遮光罩具有遮挡杂光的功能。虽然镜头表面具有能够防止反射的镀膜，但在强逆光条件下最好同时安装遮光罩以避免光线乱反射。推荐最好是经常安装使用。
